型號：TM075
- 產品簡介
- 功能特點
- 技術參數

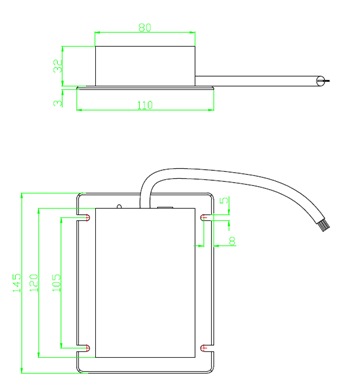

- 詳細展示
TM075系列開關電源是針對為工程機械用電系統而設計生產的，輸入輸出回路隔離，性能穩定可靠可長時間滿載運行、保護功能齊全。內部采用樹脂灌封防水抗振，保證跟隨車輛在任何惡劣的環境中使用。
產品型號
品名
輸入電壓
輸出電壓
功率
TM075-48S12
35-60VDC
12.5VDC @ 6A
75W
TM075-48S24
35-60VDC
24VDC @ 3.125A
75W
TM075-80S12
60-100VDC
12.5VDC @ 6A
75W
TM075-80S24
60-100VDC
24VDC @ 3.125A
75W
應用環境：
工業，電力控制器，電信等低壓直流后備電源或二次DC-DC環境.
優點：
1)當初級線圈部分發生短路故障時，電路無法工作，次級沒有輸出，負載部分基本不會損壞。
2) 輸出電壓精準控制，電壓調整率du/dt高。
| 1 | 輸入技術參數 | |||
| 參數 | 條件 | 數值 | ||
| fsw | 開關頻率 | 100KHz | ||
| ζ | 效率 | >80% | ||
| 2 | 輸出技術參數 | |||
| 參數 | 條件 | 數值 | ||
| Pn | 額定功率 | 75W | ||
| ΔULF | 紋波系數 | 額定功率時 | <240mVpp | |
| 線路調整率 | 空載 | <1% | ||
| 負載調整率 | 額定負載 | <2.5% | ||
| 3 | 技術規格參數 | |||
| 參數 | 條件 | 數值 | ||
| Uisol | 絕緣強度 | 輸入-底板 | 1500V | |
| 輸出-底板 | 1500V | |||
| 輸入-輸出 | 1500V | |||
| TA | 環境溫度 | -35℃-70℃ | ||
| TS | 庫存溫度 | -45℃-85℃ | ||
| 電路隔離 | 是 | |||
| 輸入保護 | 反接保護 | 是 | ||
| 輸出保護 | 過流保護 | 是 | ||
| 保護等級 | 所有電氣元器件（插頭除外） | IP65 | ||
